Productdetails:
|
Naam: | De snijdersmachine van Slotter Die van de Flexoprinter | Gebruik: | Druk op gegolfd karton |
---|---|---|---|
Ontwerpsnelheid: | 180pcs/min | Type: | De Machine van de de Doosdruk van het Automactickarton |
Toepassing: | Machines en apparatuur voor het maken van kartonnen dozen | Spanning: | 220V/380V/415V/440V |
Garantie: | 1 jaar | Certificering: | CE ISO SGS |
Kleur: | Verzoek van de klant | Eindprodukten: | Geaffineerde kartonnen doos |
Verpakkingstype: | Deeltjes | Functie: | drukmachines voor het stansen van stansen |

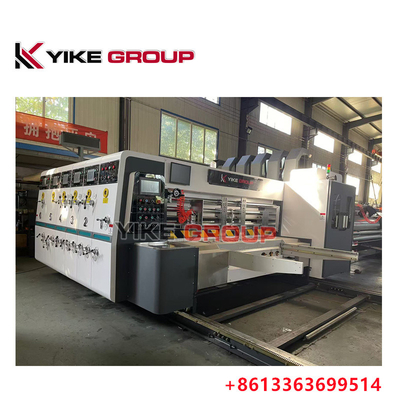

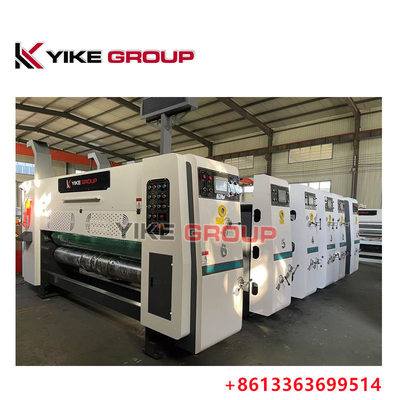

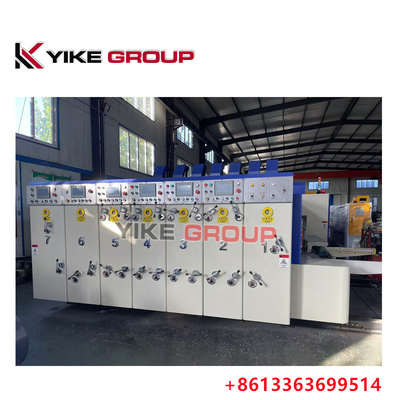

Ontwerp snelheid 150pcs/MinYK-1425 Automatische Flexo Printing Die Cutting Met Slotting Knives Machine
De samenstelling en de prestatiekenmerken van de gehele machine
1De computer regelt elk drukapparaat en de aanpassing van de fase van het splijten en het snijden, wat handig en betrouwbaar is.
2Alle rollen van de transmissie zijn gemaakt van hoogwaardig staal, gehard gechroomd, en oppervlakte grond.
3De versnellingsbak heeft een hoge precisie helicale versnellingsbak, gemaakt van hoogwaardig legeringsstaal, grondversnellingsbak verwerking, hoge sterkte, slijtvastheid en stabiele werking.
4. Elke groep van de hele machine is elektrisch gescheiden, pneumatisch vergrendeld en pneumatisch vergrendeld.
5Er zijn verschillende belprompts wanneer de apparatuur start en stopt.
Belangrijkste technische parameters
Model | YK-1425 |
Plaatroldiameter: met inbegrip van plaatdikte7,2 mm | φ480 |
Rollengte van de plaat: mm | 2500 |
Ontwerpsnelheid:pcs/min | 180 |
Werksnelheid:pcs/min | 150 |
Maximale afdrukgrootte: mm | 1450×2500 |
Maximaal formaat van het bord: mm | 1450×2600 |
Mini-papier: mm | 350×650 |
Dikte van het karton: mm | 2-11 |
Dikte van de wandplaat: mm | 50 |
Vermogen: kW | 18.5 |
Papiervoedingseenheid (loodrandvoeding)
1) Het hoofdbedieningspaneel wordt bediend door een touchscreen en bedieningsknoppen, wat handig en betrouwbaar is.
2) De hoofdmachine wordt met dubbele knoppen ingeschakeld om de veiligheid van de bedieners en de hoofdmachine te waarborgen.
3) Papier kan continu of afwisselend worden gevoerd (met teller) (papier kan afwisselend worden gevoerd indien nodig).
4) Instelling van het aantal papiervoeringen, met weergave van de productiehoeveelheid.
5) De linker- en rechterstand van de buffer worden mechanisch en elektrisch gecontroleerd om de afstand te verleggen.
6) De voorste buffer wordt handmatig en synchroon ingesteld om de splitsing aan te passen.
7) Vier-assige voorkant papiervoeding 7,5 kW ventilator, zuighulppapiervoeding, om een soepele papiervoeding te garanderen.
8) De buitendiameter van de bovenste papierrol is φ155,4 mm, naadloos dikwandig stalen buisje, ingepakt met slijtvast rubber,die niet alleen de elasticiteit behoudt, maar ook de slijtvastheid van het oppervlak garandeert, waardoor de platte vorm van het gevoerde karton wordt verminderd.
9) De buitendiameter van de onderste papierrol is φ155,4 mm, de naadloze stalen buis is fijn gemalen en op het oppervlak gepresteerd en hard gechroomd.
10) De twee-roller transmissie heeft een cross slider koppeltransmissie om slijtage te verminderen en de transmissie gladder te maken.
11) De machineclutch is voorzien van een elektrische bedieningsclutch.

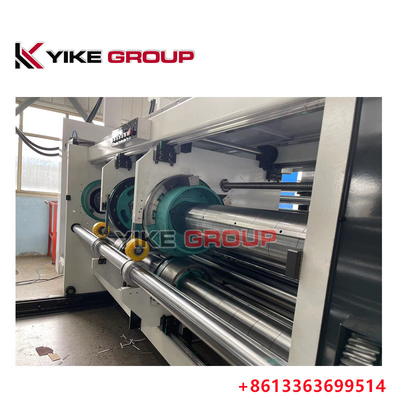

Drukkerij
met een breedte van niet meer dan 50 mm
1) De buitendiameter van de drukplaatrol met inbegrip van de plaatdikte is 480 mm
2) De drukrol is gemaakt van een kwalitatief hoogwaardige, dikwandige naadloze stalen buis, waarvan het oppervlak fijn gemalen en hard gechroomd is.
3) Balancecorrectie, stabiele werking.
4) De spoel wordt op de plaat gehangen, en de eenzijdige vergrendeling maakt de uitlijning van de hangplaat nauwkeurig, handig en snel.
5) De volledige hanggroef is geschikt voor 10 mm hangplaatstroken.
6) Bij het laden en lossen van de drukplaat wordt de voetschakelaar elektrisch bediend voor een voor- en achteruitdraaiing, wat handig en flexibel is.
met een breedte van niet meer dan 15 mm
1) De buitendiameter van de reliëfrol is φ155,4 mm.
2) Stalen naadloze buizen met dikke wanden, fijngemalen oppervlak, gehard gechroomd.
3) Balancecorrectie, soepele werking.
4) De drukrolregeling heeft een zelfvergrendelende structuur voor de spleet van de turbinekast en het regelafstand is 0-11 mm.
3"Papier voedingsas"
1) De buitendiameter van de reliëfrol is φ86 mm.
2) Een naadloos stalen buis met dikke wanden, een fijn gemalen oppervlak, een harde chroomlaag en de schachtkop met een bocht om de sterkte van de schacht te verhogen.
3) Balancecorrectie, soepele werking.
4) Het papiervoederwiel heeft een snel instelmechanisme, dat eenvoudig en snel te bedienen is.
Aniloxrollers voor het overbrengen van inkt
1) Aniloxroldiameter φ198 mm
2) Na het fijn slijpen van het oppervlak van de dikwandige naadloze staalpijp, wordt het oppervlak geslijpt, het aniloxpatroon gegraveerd en het harde chroom geplatteerd.
3) De stippen zijn gelijkmatig en de inkt wordt gelijkmatig aangebracht, wat de levensduur van de drukplaat en de rubberrol verlengt.
4) Wanneer de rubberrol en het aniloxpatroon draaien, kan er een snelheidsverschil ontstaan, waardoor de rubberrol de rol kan spelen van schraper van inkt.
5) In combinatie met het papiervoersysteem wordt de pneumatische automatische heftoestel (bij het afdrukken daalt de aniloxrol af en komt in aanraking met de drukplaat, en wanneer het drukwerk stopt,de aniloxrol stijgt en scheidt zich van de drukplaat)
Slotter eenheid
Pophangwiel
1) Vooraf drukken voor drukken, het papier is niet gemakkelijk te breken en de doos is netjes.
2) De splitsingswiel van het perswiel wordt handmatig ingesteld met een instelbereik van 2-12 mm.en het versnellingsgestel is tijdens de aanpassing altijd in de juiste maasklasse.
Mechanisme voor het instellen van het slijpmes
1) De messtaaf is een naadloos stalen buisje, dat tweemaal is gemalen, met een harde chroomoppervlakte en soepel beweegt.
2) De spleetbreedte is 7 mm.
3) Het legeringsstaal wordt warmtebehandeld en gemalen met tandenslijpmessen, zodat de hardheid en de taaiheid gegarandeerd zijn.
4) Het legeringsstaal wordt warmtebehandeld en gemalen met tweedeledige knippen, met scherpe messen en hoge precisie.
5) Het drukwiel van het splitsende onderdeel en de stoel van het splitsend mes worden voor horizontale beweging links en rechts door de PLC bestuurd en de knop regelt de synchrone aanpassing van de horizontale beweging.die eenvoudig te bedienen is en de efficiëntie verbetert.
8) De afstandswiel van de zitplaats van het mes wordt handmatig verstelbaar met een verstelbereik van 2-12 mm.en het transmissiegehalte zorgt altijd voor de correcte maaskwaliteit tijdens de aanpassing.
9) Het kan worden gebruikt voor dubbele kartonnen sloten.
Sluitingseenheid
Eenheid voor strijksnijden
1. De rubber pad roller en die-cutting roller zijn gemaakt van hoogwaardige materialen, en het oppervlak is na het slijpen hard gechroomd.
2- Balancecorrectie om de operationele stabiliteit te verhogen.
3. De strijksnijrol en het rubber worden automatisch losgemaakt via de excentrieke motor bediende inrichting wanneer de strijksnijrol niet wordt gebruikt,die de lege en eenvoudige werking van de machine kan verminderen en de levensduur van de rubber en de mat verlengen.
4De mechanische transmissie kan het rubber 40 mm naar links en rechts laten bewegen, waardoor de slijtage van de rubberrol gelijkmatig verdeeld kan worden en de levensduur van de rubberrol aanzienlijk kan worden verlengd.
5. De matrassnijfase heeft een elektrische digitale 360°-instelling, die kan worden aangepast wanneer de apparatuur draait of stopt, en de werking is eenvoudig en snel.
6Het gesneden deel is uitgerust met een gesneden mesring zonder sjabloon. Gewoon karton hoeft geen sjabloon te maken, waardoor sjabloonkosten worden bespaard.De horizontale beweging van de matras-snijmes ring wordt handmatig ingesteld, en de vier messen van de dooshoogte worden synchroon ingesteld, wat eenvoudig te bedienen is en de efficiëntie verbetert.
