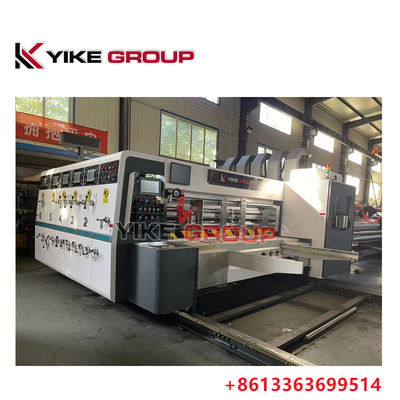

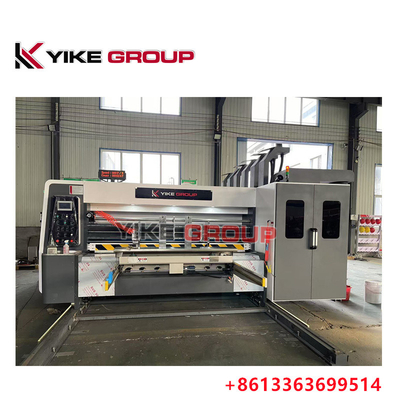

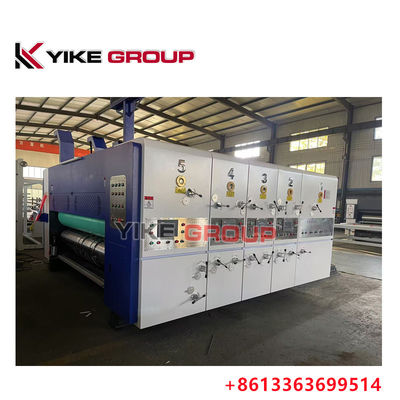

Maximale afdrukgrootte 1450X2500 Automatische loodrand Flexo 3 kleur Slotter Diecutter Machine

Maximale afdrukgrootte 1450X2500 Automatische loodrand Flexo 3 kleur Slotter Diecutter Machine

De samenstelling en de prestatiekenmerken van de gehele machine

1De computer regelt elk drukapparaat en de aanpassing van de fase van het splijten en het snijden, wat handig en betrouwbaar is.

2Alle rollen van de transmissie zijn gemaakt van hoogwaardig staal, gehard gechroomd, en oppervlakte grond.

3De versnellingsbak heeft een hoge precisie helicale versnellingsbak, gemaakt van hoogwaardig legeringsstaal, grondversnellingsbak verwerking, hoge sterkte, slijtvastheid en stabiele werking.

4. Elke groep van de hele machine is elektrisch gescheiden, pneumatisch vergrendeld en pneumatisch vergrendeld.

5Er zijn verschillende belprompts wanneer de apparatuur start en stopt.

Belangrijkste technische parameters

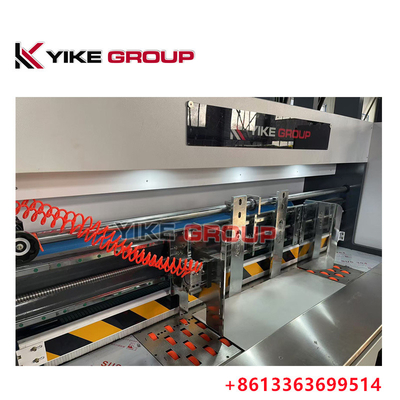

Papiervoedingseenheid (loodrandvoeding)

1) Het hoofdbedieningspaneel wordt bediend door een touchscreen en bedieningsknoppen, wat handig en betrouwbaar is.

2) De hoofdmachine wordt met dubbele knoppen ingeschakeld om de veiligheid van de bedieners en de hoofdmachine te waarborgen.

3) Papier kan continu of afwisselend worden gevoerd (met teller) (papier kan afwisselend worden gevoerd indien nodig).

4) Instelling van het aantal papiervoeringen, met weergave van de productiehoeveelheid.

5) De linker- en rechterstand van de buffer worden mechanisch en elektrisch gecontroleerd om de afstand te verleggen.

6) De voorste buffer wordt handmatig en synchroon ingesteld om de splitsing aan te passen.

7) Vier-assige voorkant papiervoeding 7,5 kW ventilator, zuighulppapiervoeding, om een soepele papiervoeding te garanderen.

Drukkerij

met een breedte van niet meer dan 50 mm

1) De buitendiameter van de drukplaatrol met inbegrip van de plaatdikte is 480 mm

2) De drukrol is gemaakt van een kwalitatief hoogwaardige, dikwandige naadloze stalen buis, waarvan het oppervlak fijn gemalen en hard gechroomd is.

3) Balancecorrectie, stabiele werking.

4) De spoel wordt op de plaat gehangen, en de eenzijdige vergrendeling maakt de uitlijning van de hangplaat nauwkeurig, handig en snel.

5) De volledige hanggroef is geschikt voor 10 mm hangplaatstroken.

6) Bij het laden en lossen van de drukplaat wordt de voetschakelaar elektrisch bediend voor een voor- en achteruitdraaiing, wat handig en flexibel is.

2"Gebrandroller"

1) De buitendiameter van de reliëfrol is φ155,4 mm.

2) Stalen naadloze buizen met dikke wanden, fijngemalen oppervlak, gehard gechroomd.

3) Balancecorrectie, soepele werking.

4) De drukrolregeling heeft een zelfvergrendelende structuur voor de spleet van de turbinekast en het regelafstand is 0-11 mm.

3"Papier voedingsas"

1) De buitendiameter van de reliëfrol is φ86 mm.

2) Een naadloos stalen buis met dikke wanden, een fijn gemalen oppervlak, een harde chroomlaag en de schachtkop met een bocht om de sterkte van de schacht te verhogen.

3) Balancecorrectie, soepele werking.

4) Het papiervoederwiel heeft een snel instelmechanisme, dat eenvoudig en snel te bedienen is.

Bevestigingsapparaat voor de drukfase

remmechanisme van het remtype: wanneer de eenheid wordt gescheiden om de fase aan te passen, beperkt het remmechanisme de rotatie van de versnelling en behoudt het de oorspronkelijke tandpositie.

Axialregelmeganisme

1) De axiale richting is gebaseerd op een elektrisch aanpassingsmechanisme met een bedieningsbereik van ±10 mm.

2) Het touchscreen toont de positiegegevens, waardoor de bediening handiger, intuïtiever en nauwkeuriger wordt uitgevoerd.

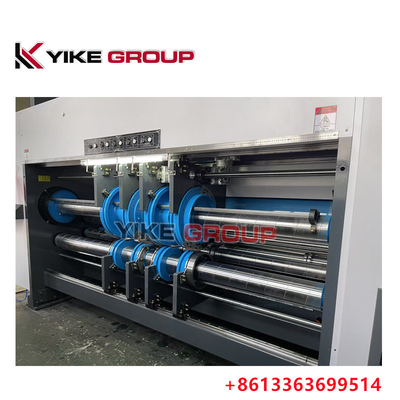

Slotter eenheid

Pophangwiel

1) Vooraf drukken voor drukken, het papier is niet gemakkelijk te breken en de doos is netjes.

2) De splitsingswiel van het perswiel wordt handmatig ingesteld met een instelbereik van 2-12 mm.en het versnellingsgestel is tijdens de aanpassing altijd in de juiste maasklasse.

Mechanisme voor het instellen van het slijpmes

1) De messtaaf is een naadloos stalen buisje, dat tweemaal is gemalen, met een harde chroomoppervlakte en soepel beweegt.

2) De spleetbreedte is 7 mm.

3) Het legeringsstaal wordt warmtebehandeld en gemalen met tandenslijpmessen, zodat de hardheid en de taaiheid gegarandeerd zijn.

4) Het legeringsstaal wordt warmtebehandeld en gemalen met tweedeledige knippen, met scherpe messen en hoge precisie.

5) Het drukwiel van het splitsende onderdeel en de stoel van het splitsend mes worden voor horizontale beweging links en rechts door de PLC bestuurd en de knop regelt de synchrone aanpassing van de horizontale beweging.die eenvoudig te bedienen is en de efficiëntie verbetert.

8) De afstandswiel van de zitplaats van het mes wordt handmatig verstelbaar met een verstelbereik van 2-12 mm.en het transmissiegehalte zorgt altijd voor de correcte maaskwaliteit tijdens de aanpassing.

9) Het kan worden gebruikt voor dubbele kartonnen sloten.

Sluitingseenheid

1. Eenastig dubbel mes slotter, gebruik interne tand structuur adjutment de hoogte van de doos, zodat olie niet gemakkelijk besmet kartonnen
2. De eerste druklijn rond, na het vooraf laden karton niet gemakkelijk te verpletteren
3. De bovenstaande pers rond Urethane uiterlijk pakket, zal het karton niet beschadigen
4. De slotter mes voorraad gebruik traverse mechanisme, schroef met lineaire gids, om flexibeler en nauwkeuriger te bewegen
5. Fase en hoogte van het slot, computer- en elektrische digitale besturing
6. Voorbelasting, verlijming van de splitsing aanpassing nemen computer en elektrische digitale besturing

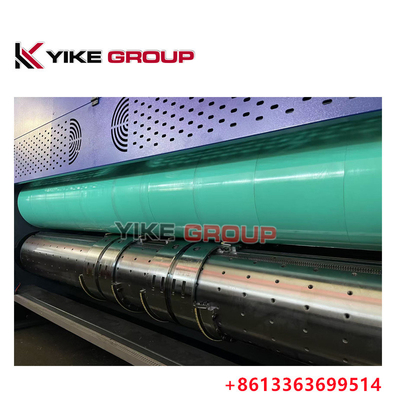

Eenheid voor strijksnijden

1. De rubber pad roller en die-cutting roller zijn gemaakt van hoogwaardige materialen, en het oppervlak is na het slijpen hard gechroomd.

2- Balancecorrectie om de operationele stabiliteit te verhogen.

3. De strijksnijrol en het rubber worden automatisch losgemaakt via de excentrieke motor bediende inrichting wanneer de strijksnijrol niet wordt gebruikt,die de lege en eenvoudige werking van de machine kan verminderen en de levensduur van de rubber en de mat verlengen.

4De mechanische transmissie kan het rubber 40 mm naar links en rechts laten bewegen, waardoor de slijtage van de rubberrol gelijkmatig verdeeld kan worden en de levensduur van de rubberrol aanzienlijk kan worden verlengd.

5. De matrassnijfase heeft een elektrische digitale 360°-instelling, die kan worden aangepast wanneer de apparatuur draait of stopt, en de werking is eenvoudig en snel.

6Het gesneden deel is uitgerust met een gesneden mesring zonder sjabloon. Gewoon karton hoeft geen sjabloon te maken, waardoor sjabloonkosten worden bespaard.De horizontale beweging van de matras-snijmes ring wordt handmatig ingesteld, en de vier messen van de dooshoogte worden synchroon ingesteld, wat eenvoudig te bedienen is en de efficiëntie verbetert.
