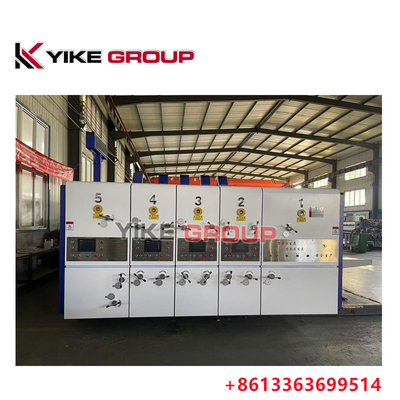

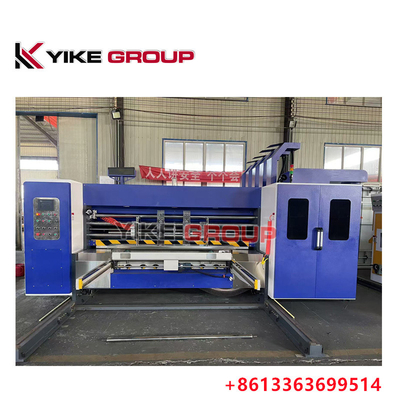

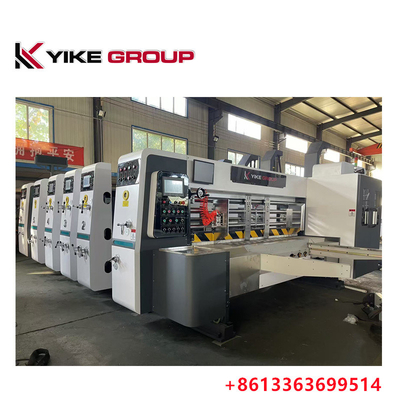

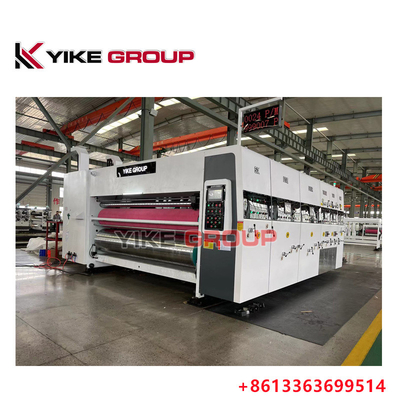

High Speed 150pcs/min Lead Edge Flexo Printer Slotter Die Cutter Machine voor het drukken van gegolfde kartonnen dozen

High Speed 150pcs/min Lead Edge Flexo Printer Slotter Die Cutter Machine voor gegolfde kartonnen doos drukken

Gehele machinefunctie

• Elke eenheid wordt bestuurd door PLC, kleur touchscreen display operation content, computer management order en opslag order, schakelen order snel, gemakkelijk te bedienen.
• Belangrijke onderdelen van de gehele machine zijn de verouderingsbehandeling, het temperen om interne spanningen te elimineren en het gebruik van een hoogprecisiebewerkingscentrum voor de productie, een CNC-slijpmachine.
• De hele asrol is gemaakt van kwalitatief hoogstaand staal na tempering, slijpen, hoge precisie computer dynamische balanscorrectie, harde chroombewerking op het oppervlak.
• De gehele machine is voorzien van een 20CrMnTi staallegering, met carburiserings- en afzuigbehandeling, hardheid HRC58-62, met bewerking tot 6 graden nauwkeurigheid.het gebruik van lange termijn hoge overprinternauwkeurigheid te waarborgen.
• De versnellingsonderdelen van de gehele machine nemen de sleutelverbinding over om de nauwkeurigheid van de versnellingsbak te waarborgen.
• Die snijunit met een onafhankelijke servo aandrijving, effectief verbeteren van de precisie van de die snijden

Algemene inleiding

Voedingssysteem met de meest geavanceerde behuizing

1. Leed-rand zuigvoeding systeem, gemakkelijke bediening, hoge nauwkeurigheid, (adopteert lood voeder systeem).
2. 7.5 kW hoge drukcentrifugeventilatoren, volgens de graad van warping van de frequentieregelingspanning van karton, om een nauwkeurige hogesnelheidstransmissie van warpkarton of dun karton te garanderen.
3. Links- en rechtszijde van de buffer, elektrisch verstelbaar, schroefgestuurd en kan door de computer onthouden worden.
4. De voorste buffer regelt de positie van de bovenste en onderste synchronisatie tussenpozen handmatig.
5. De gebruikte systemen voor het verwerken van karton in grote hoeveelheden kunnen worden verwerkt.
6. Installeer 7 ′′ touchscreen, kan automatisch de productiehoeveelheid, productiesnelheid weergeven, en de productiehoeveelheid en elke werking instellen.
7. Het slotgedeelte is uitgerust met de vergrendelingsschakelaar om de noodstop te bereiken, de voeding of de voeding te stoppen.

Drukrol

1. Met drukplaat, buitendiameter φ420 mm.
2. Hoogwaardige staalproductie, oppervlak geslepen, gehard gechroomd, statische balans, stabiele werking, geschikt voor hoge snelheid.
3. Roller horizontale richting en omtrekrichting met datumlijn, handig voor het uitlijnen plaat
4. Vaste spoel as, geschikt voor standaard hangende laten, realiseer snelle plaatwisseling.
5. Elektrische 360° aanpasbare drukrol, automatische digitale weergave aanpassing, onthoud digitale winkel.
6. Geïnstalleerd met voetschakelaar om de controleplaat rol terug te draaien, handig wisselplaat.
7. Auto-nul functie, bestelgeheugen.
8. Printrolplaat-uitwisseling en -plaatfunctie.
9. De printrol wordt handmatig naar links en rechts aangepast, maximale beweging naar links en rechts 10 mm, auto-zero instructie.

Sluitingseenheid

1. Eenastig dubbel mes slotter, gebruik interne tand structuur adjutment de hoogte van de doos, zodat olie niet gemakkelijk besmet kartonnen
2. De eerste druklijn rond, na het vooraf laden karton niet gemakkelijk te verpletteren
3. De bovenstaande pers rond Urethane uiterlijk pakket, zal het karton niet beschadigen
4. De slotter mes voorraad gebruik traverse mechanisme, schroef met lineaire gids, om flexibeler en nauwkeuriger te bewegen
5. Fase en hoogte van het slot, computer- en elektrische digitale besturing
6. Voorbelasting, verlijming van de splitsing aanpassing nemen computer en elektrische digitale besturing

Eenheid voor strijksnijden

1. Rubberrol mechanische spiraal commutatie 40mm bewegen over horizontale structuur
2. met een vermogen van niet meer dan 50 kW
3. Horizontale fase, computer- en elektrische digitale besturing, bereik ±5 mm
4. Rubberrol en die roller gap gebruiken computer en elektrische digitale besturing,
5. De overdrachtsrol kan worden ingesteld met behulp van een computer en elektrische digitale bediening.
6. De rubberrol wordt gecompenseerd door motor, controleert de snelheid van de rubberrol, bereik ±3 mm
