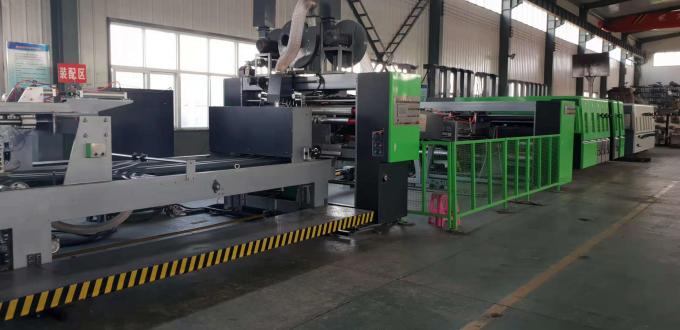

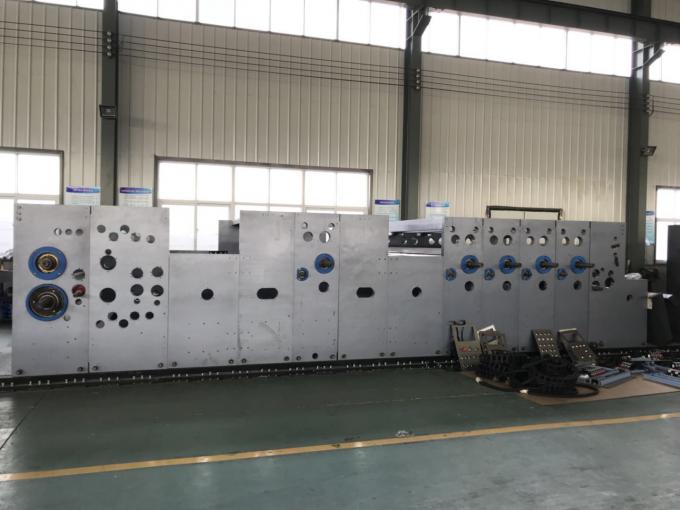

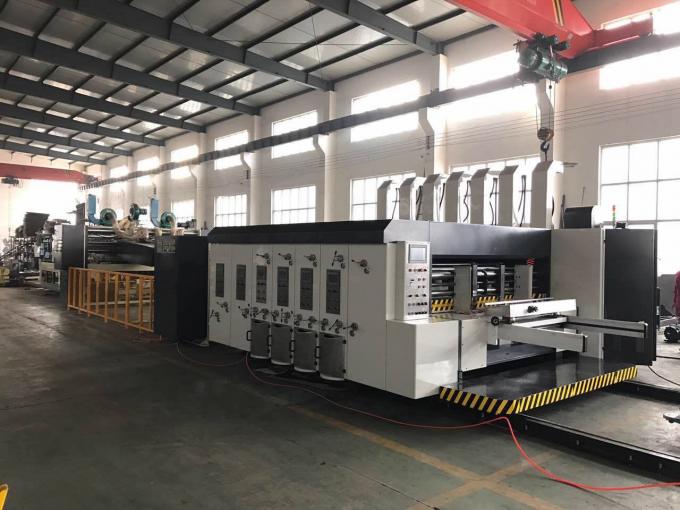

Volledig Automatische Diecutter van Slotter van de 4 Kleurenprinter Omslag Gealigneerde Gluer/Casemaker

Volledig Automatische Diecutter van Slotter van de 4 Kleurenprinter Omslag Gealigneerde Gluer/Casemaker

※ Algemene Eigenschappen

Kwaliteit: wegens hoge eisen ten aanzien van mechanische kwaliteit, grondstoffenselectie die, verwerking, assemblage van industriële controle over de industrie is de norm, het nieuwe ontwerp, kwaliteitsbeheersysteem, het uitvoerige volgen aan elk detail, levering aan de klant in zowel hardware als software gebruiken een hoogte - kwaliteitsmateriaal.

Efficiency: Octrooitype het voeden breedte automatisch aanpassingsapparaat en druksluitenapparaat met schroef. Met 4,0 techniekontwerp van industrialisatie, zowel worden de hardware als de software belast met de het hoge rendementhulpmiddelen van de auteur.

De dienst: Gebaseerd op het eerste gebruik van de industrie van PDM-het beheersysteem van het ontwerpdossier, kunnen de volledige technische ondersteuningdossiers, ongeacht oud nog geloofwaardige verplichting aan klanten, de ononderbroken en efficiënte na-dienst voor de klantenondersteuning zijn. de 24 urendienst met 12 ingenieurs.

※ Voedereenheid

Lood-rand het Voeden Systeem

• Lood-rand zuiging het voeden systeem, gemakkelijke verrichting, hoge nauwkeurigheid, (keurt het systeem van de loodvoeder) goed.
• 7.5KW hoge druk centrifugaalventilators, volgens de karton het scheeftrekken graad van de druk van de frequentiecontrole, om afwijkingskarton of de dunne nauwkeurige transmissie van de kartonhoge snelheid te verzekeren.

• Linkerzijde en rechterkant elektrisch regelbare schot de positie, schroef-driven.and kan zich door computer herinneren.
• Het voorschot past de positie van de hogere en lagere intervallensynchronisatie door handboek aan.
• De skip-voedende apparaten, konden skip-voedt volgens behoeften selecteren. Om ervoor te zorgen dat het karton op grote schaal ook kan worden verwerkt.
• Installeer“ touch screen 7, kon de productiehoeveelheid, productiesnelheid automatisch tonen, en de productiehoeveelheid en elke het werken plaatsen.

• Het inlassen van deel is uitgerust met de koppelingsschakelaar, om het noodsituatieeinde te bereiken, op te houden voedend of het voeden.

Machinescheiding & Combinatie

• De knoopschakelaars controleren elektrisch de scheiding en de combinatie van machine, met automatisch alarmapparaat, onophoudelijk alarm terwijl zich het bewegen, om veiligheid van exploitanten te verzekeren.
• De luchtdruk verbindt nauwkeurig met elkaar, slot veilig, gemakshalve en.
• De drijfas van de machinekoppeling is uitgerust met het apparaat van de overbelastingsbescherming.
• Actieve zelfsluitende functie: als de eenheid volledig geen staat sluit, kan de gastheer niet beginnen, om de veiligheid van machine en exploitant te verzekeren; terwijl de gastheer normale arbeidsvoorwaarden, de functie van de eenheidskoppeling automatisch slot is, om machinemisbruik en lichamelijk letsel te vermijden.

Stof-verwijdering Systeem

• Keur borstel schoonmakend die apparaat goed, met de sterke Negatieve ventilator van de drukzuiging wordt uitgerust, ontruimend het stof, papierafval of ander afval, om drukkwaliteit te verbeteren.

Voedende Rol: dubbele het Voeden Rol

• Het hogere het voeden broodje keurt buitendiameter φ156mm rubbergoedrol de rubber (binnenkant zacht, buiten hard), dynamische saldocorrectie, van de elastische bufferslijtage, om het vlotte en nauwkeurige voeden te verzekeren.
• De lagere het voeden rol keurt in reliëf gemaakte rollen, hard geplateerd chroom, slijtage goed en vlot.
• Volgens kartondikte, keur het hiaat van de wormversnellingsbak het stemmen, met sluitenapparaat goed. Aanpassingswaaier 012mm

※ Printereenheid

Drukrol

• Met drukplaat, buitendiameter φ420mm
• Hoog - de productie van het kwaliteitsstaal, oppervlakte grinded, hard chromium-geplateerd. Statische saldoaanpassing, stabiele verrichting, geschikt voor hoge snelheid het lopen
• Richten de rol horizontale richting en de perifere richting met gegevenslijn, geschikt voor plaat
• De vaste rolas, geschikt voor standaard hangende latjes, realiseert snelle veranderingsplaat
• Elektrische 360° passen drukrol, automatische digitale vertoningsaanpassing aan, herinneren digitale opslag.
• Geïnstalleerd met voetschakelaar die aan de rol van de controleplaat, geschikte veranderingsplaat omkeren
• Auto-centreer functie, ordegeheugen.
• De plaat-verandering van de drukrol en situatie-plaat functie.
• Het drukbroodje wordt as aangepast links en net door hand, maximumbeweging links en net 10mm, auto-gecentreerde instructie.

Dringende Rol

• Keur hoogte goed - kwaliteit naadloze tactvol verwerking, dynamische saldoaanpassing, stabiele verrichting
• Het toestel keurt het mechanisme van de weerslagaanpassing, het toestelverkondiging van aanpassings niets-affect, de nauwkeurigheid van de waarborgtransmissie goed
• Diameter 175mm
• De drukrol kan een afstand 012mm worden aangepast
• de dringende rol, het voeden schacht kan door handboek, en losmaken en vast de rol ook door handboek worden aangepast.

Aniloxrol

• Buitendiameter φ188mm
• Ceramische aniloxrol, merk HAILI
• Het ceramische netwerk van de aniloxrol: 220-600 lijn

Rubberrol

• Buitendiameter φ175mm
• De rubberrol keurt Guangdong Jingyang goed.
• Overschrijdend koppeling en automatisch niets uitvoerend apparaat, om de droge inkt te verhinderen
• Rubber het type van roltrommel midden hoger deel, om inktkwaliteit te verzekeren
• Het snelle uit elkaar geplaatste spinner zelfsluitende apparaat, verzekert eenvormige inkt
• De inkt die mechanisme van de rol het onafhankelijke aandrijving verdelen, verzekert inktkwaliteit

ARTSENblad (OPTIE)

• Goed merk artsenblad van de provincie van Guangdong

Voedende Rol

• Het voeden van rol diameterφ86mm, vier wielen het voeden
• Het voeden van roltoestel keurt geen-zij-Gap goed die mechanisme regelen, kan het interval van 12mm aanpassen
• Betrouwbaar de aanpassings zelfsluitend apparaat van de hand regelbaar snel ontruiming, snel.

Inktsysteem

• Pneumatische diafragmapomp, eenvoudige verrichting, geschikt onderhoud, leveringsstabiliteit
• Doorgevende pneumatische inkt
• Het scherm voor het filtreren van onzuiverheden, de kwaliteit van de waarborgdruk

De fase past Systeem aan

• Planetarische toestelstructuur
• Digitale computer 360 die aanpassing °, zowel als de voorwaarden van de staat in werking stellen tegenhouden
• De aanpassing van de drukfase van PLC de aanpassing van de computervertoning
• Na eenheden scheid, automatisch het terugstellensysteem (gomgeheugen)

Faseer Moeilijke situatiesysteem

• Pneumatisch remapparaat, Eenheidsscheiding en combinatie of faseaanpassing, origineel punt van transmissietoestel met constante

Nul Apparaat

• Auto-centreer apparaat, om ervoor te zorgen dat de eenheden een eenvormige aangepaste basis hebben, die kartonafval, de functie van het uitgavengeheugen verminderen.

※ Het inlassen van Eenheid

• Het enig-as dubbel-mes slotter, gebruikt Interne adjutment van de tandstructuur de hoogte van doos, zodat de olie niet gemakkelijk vervuilde kartons
• Het kartongrootte van de computer autocontrole door Lineaire leibaan
• schacht 6 met rubber pre-vouwt lijn, die lijn vouwen, slotter lijn
• De eerste ronde van de druklijn, na niet gemakkelijk het voorladen van kartonverbrijzeling
• De bovengenoemde pers om Urethane verschijningspakket, zal niet het karton beschadigen
• Het van het de voorraadgebruik van het slottermes dwarsmechanisme, schroef met lineaire gids, om flexibeler en nauwkeurig te bewegen
• Het inlassen van fase en dooshoogte, computer en elektrische digitale controle
• Laad voor, vouwend hiaataanpassing keur computer en elektrische digitale controle goed
• De aanpassing van het de voorraadhiaat van het slottermes keurt zelfsluitende structuur goed
• Er is het elastische hoek-scherpe mes. Kan drie, vijf, karton zonder aangepast snijden.
• Laad wiel, creaswiel, dwars de positiecomputer van het groefmes en elektrische digitale controle voor
• Het slottermes keurt anti-Messenmanier goed
• Automatische de computer schikt mes, kan van 999 geheugen een voorraad aanleggen

※ Die-cutting Eenheid

• Rubberrol mechanische spiraalvormige commutatie 40mm reist horizontale structuur rond
• Die-cutter fase, computer en elektrische digitale controle
• Horizontale fase, computer en elektrische digitale controle, waaier ±5mm
• Het rubberrol en van de matrijzenrol hiaat gebruikt computer en elektrische digitale controle,
• Pas de het gebruikscomputer van de overdrachtrol en de elektrische digitale controle aan,
• De rubberdierol door met motor wordt gecompenseerd, controleert de snelheid van de rubberrol, waaier ±3mm
• De rubberrol die scherpe structuur hsiuping, houdt rubberoppervlakteruwheid
• Ontdoend van de riem longitudinale output, aan gemakkelijk schoon papierafval.

De lijneenheid van ※ Gluer

• Mechanische snelheid: 250m/min.
• Hoofdmotormacht: 18.5kw
• Het runnen van Motormacht: 42kw (hang bij het lopen af)
• Controlemanier: PLC programmacontrole.

Het vouwen van deel:

• De hogere en benedentransportband die het karton zich vooruit te bewegen, het interval van de kartoninham, evenals bovenleer vastklemmen en transportbandinterval elektrisch aangepast allen te verslaan.
• Het document die sectie ingaan keurt het wiel van de de lentedruk goed om karton te laden, apparaat is beperken uitgerust in het drukwiel, en het interval tussen het wiel en de benedentransportband kan onafhankelijk worden aangepast, hoge document het voeden precisie ervoor zorgen.
• Het varenblad heeft het de verwijderingsapparaat van het ventilatorstof, op de document het voeden tijd, verwijdert het inlassende papierafval.
• hij middendeel is uitgerust met secundaire vouwlijn met V-vorm
• apparaat, dat de het vouwen precisie kan ervoor zorgen.
• Het achterdeel keurt vacuümzuigingsriem goed om karton te vervoeren, voor het geval dat de kartondia weg en twee die delen vouwen niet gezamenlijk samen volledig zijn.
• Het achterdeel is uitgerust met onderaan het vouwen van riem, welke snelheid sneller is dan de hogere vouwende riem, de wrijving van de benedendieriembeweging zal compenseren de weerstand door karton wordt veroorzaakt te vouwen, om probleem te verminderen dat twee die delen van het karton vouwen niet gezamenlijk samen volledig zijn.
• Het achterdeel keurt rounder toren goed zich vormt vouwend methode, maakt het karton die goed gecontroleerde precisie en de het vormen zich kartondoos met goede vorm vouwen.
• De dwarsligger door dikke staalplaat wordt gemaakt met goede die Stabiliteit,
• beweging van de dwarsligger elektrisch wordt aangepast die door.

Het lijmen van deel

• Het lijmen van doos was gebruikte elastische vast, is de structuur het eenvoudige en betrouwbare, gemakkelijke schoonmaken.
• Het lijmen van wiel was gebruikt roestvrij staal, ervoor zorgt gebruikend lange termijn.
• Het varenblad van het lijmen van wiel was gebruikt elektrisch wrijvingswiel, verwijdert het afval van de tong van de kartonverbinding, ervoor zorgt verbindingstong goed-verdeeld lijmen.
• Het facultatieve systeem aan nevel op lijm.

Tegenuitwerper

• Het foto-elektrische schakelaar tellen, drie eenheden servomotoren werkte samen om het nauwkeurige tellen onder hoge snelheids lopend, nauwkeurige en betrouwbare partij met weinig effect ervoor te zorgen.
• Pneumatische document duwende structuur om het getelde kartonvakje keurig te ontslaan.
• Het achterschot kan elektrisch vanaf de kartonbreedte worden aangepast
• Het bewegen van delen keurt ingevoerde balschroef en lineaire gidsen met betrouwbare stabiliteit goed.
• Uitgerust met document drukapparaat, is de hogere en benedentransmissie dezelfde snelheid verzekert kartonvakje keurig, kan de hoogte elektrisch vanaf de verschillende hoeveelheid van elk pak van de kartondoos worden aangepast.
• De linker en juiste positie van het lossingsdeel kan worden aangepast, dat
• verzekert de kartondoos die altijd neer aan het middendeel van vallen
• machine.

※ Hoofd Drijftoestel

• Keurt het hoge precisie konische tandwiel, 20CrMnTi-kwaliteitsstaal, het carbureren het doven goed, grinded de boete toestel, verzekert het transmissietoestel van oude slijtageweerstand met hoge weerstand, goede, met geringe geluidssterkte, de precisie van de machineomwenteling
• De smering keurt gesloten de smeringssysteem goed van de typenevel, om transmissienauwkeurigheid en het gebruik-leven te verzekeren

※ Hoofd Technische Parameters
